Komplet guide til WiFi/Bluetooth LCD Switch (TB10/A2409PW) – Sådan styrer du dit kinafyr via app og panel


Styringen af et dieselvarmer-”kinafyr” er i dag langt mere avanceret end for få år siden. Hvor du tidligere var begrænset til en simpel drejeknap, giver moderne styringer som TB10 / A2409PW WiFi & Bluetooth LCD Switch dig fuld digital kontrol — både på panelet og via app.

Denne guide forklarer alt, hvad du skal vide:

  • Opsætning af WiFi og app

  • Bluetooth-parring

  • Driftsformer

  • Menuer (F0–FF)

  • Fejlkoder og løsninger

  • Første opstart

  • Typiske problemer

Guiden gælder for alle kinafyr, der bruger denne type smart-panel.

👉 Produktet finder du her:
WiFi Bluetooth LCD Switch 12/24V
https://www.shop12volt.dk/vare/wifi-bluetooth-lcd-switch-12/24v

Indholdsfortegnelse

  1. Introduktion

  2. Display & knapper

  3. Driftsformer

  4. Avanceret menu (F0–FF forklaring)

  5. WiFi-opsætning

  6. Bluetooth-parring

  7. Manuel diesel-priming

  8. Fejlkoder E01–E11

  9. OTA-opdatering

  10. FAQ

  11. Relaterede links

1. Introduktion

Moderne dieselvarmere er i dag bygget med Smart-Motherboards, som gør det muligt at styre dem via:

  • LCD kontrolpanel

  • Bluetooth

  • WiFi / Access Point

  • Mobil app

TB10/A2409PW kontrolpanelet fungerer på alle standard kinafyr, typisk:

  • 2kW – 5kW – 8kW modeller

  • Sunster, Vevore, HCalory, Fdik, Kroak, m.fl.

  • Enkeltkreds og dobbeltkreds systemer

  • 12V og 24V installationer

Dette panel giver dig:

  • Automatiske driftsformer

  • Temp-styring

  • Timer

  • Ventilationsfunktion

  • Fejlvisning

  • Priming (manuel brændstofpumpning)

  • WiFi app-styring

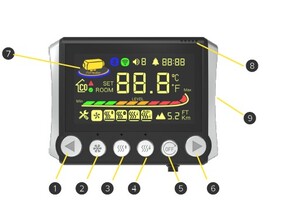

2. Knapper og display – komplet oversigt


Displayet viser bl.a.:

  • Indstillet temperatur

  • Rumtemperatur

  • Driftstilstand (gear/auto/ventilation)

  • Fejlkoder

  • WiFi/Bluetooth status

  • Opstarts- og nedlukningsstatus

Knapper


Power ON/OFF
Tænder og slukker varmeren (korrekt nedlukning).

SET
Går ind i menu + bekræfter valg.

+ / –
Justerer temperatur, gear og værdier i menuen.

3. Driftsformer


Kontrolpanelet understøtter de fire klassiske tilstande:

Gear-mode (manuel effekt)

Varmeren kører på manual indstilling 1–10.

Bruges når du vil have stabil varme uden temp-styring.

Auto temperatur-mode

Styres efter rumtemperaturen.

Varmeren hæver/sænker gear automatisk.

Konstant temperatur-mode

Når rumtemperaturen rammer den ønskede værdi:

  • Varmeren stopper 100%

  • Den starter igen, når temp falder

Perfekt til natdrift eller camping.

Ventilation

Kun blæser — ingen varme.

Bruges til:

  • udluftning

  • sommerventilation

  • røgafblæsning efter montage

4. Avanceret menu (F0–FF) – alle funktioner forklaret



De avancerede indstillinger (F0–FF) er ofte uklare i de kinesiske manualer. Her får du dem i tydelig Shop12volt-forklaring:

F0 – Kalibrering af rumtemperatur

Justér temperaturen hvis displayet viser forkert.
Typisk ±5°C.

F1 – Ventilationsmode ON/OFF

Slår ventilationstilstand til/fra.

F2 – Maksimal tilladt temperatur

Sæt driftens øvre temp-grænse.
Som regel 30–36°C.

F3 – Min. gear ved temperatur-mode

Typisk gear 1–3.
Undgå at varmeren slukker for ofte.

F4 – Max gear-begrænsning

Hvis varmeren larmer for meget i gear 10, sæt fx max til 7.

F5 – Display lysstyrke

1–5 niveauer.

F6 – Auto nedlukningstid

Bruges sammen med timer.

F7 – Sprogvalg

Engelsk / Tysk / Russisk / Lydløs.

F8 – Visning af fejl & sensordata

Aktiver/vis diagnostik.

F9 – Temperaturføler valg

Intern / ekstern føler.

FA – WiFi-tilstand

Vælg om panelet skal oprette eget hotspot.

FB – Kalibrering af pumpefrekvens

Kun til erfarne brugere.
Standard bør ikke ændres.

FC–FF – Systemfunktioner

Firmware, reset, debugging.

5. WiFi-opsætning (TB10 / A2409PW)

Dette panel virker som Access Point (AP-mode):

  1. Tænd varmeren.

  2. Hold SET inde → menu.

  3. Gå til FA (WiFi) og vælg ON.

  4. Panelet opretter hotspot:

    • SSID: Heater-XXXX

    • Password: står i manualen (typisk 12345678)

  5. Åbn appen → Tilslut → Bekræft.


Bruges til:

  • Start/stop

  • Temperatur

  • Gear

  • Fejlkoder

  • Timer

  • Status

👉 Panel kan købes her:
WiFi Bluetooth LCD Switch 12/24V
https://www.shop12volt.dk/vare/wifi-bluetooth-lcd-switch-12/24v

6. Bluetooth-parring

Bluetooth forbinder hurtigere end WiFi — nyttigt ved kort afstand.

  1. Tænd varmeren.

  2. Aktivér Bluetooth i telefonen.

  3. Åbn app.

  4. Søg efter enheden (navn fx BT-Heater).

  5. Forbind.

7. Manuel diesel-priming (brændstofpåfyldning)

Bruges ved:

  • første opstart

  • efter brændstofskift

  • hvis slanger har været taget af

  • hvis varmeren får E08 (ingen flamme)

Sådan gør du:

  1. Sluk varmeren (OFF).

  2. Tryk knappen mod højre til de røde indikatorer lyser.

  3. Hold OFF inde i 3 sekunder.

  4. Pumpen tikker og fylder systemet.


Tips:

  • Slangelængde bør være 1,5–2 meter.

  • 11–12V anbefalet for stabil pumpning.

8. Fejlkoder (E01–E11)

Manualen indeholder følgende fejlkoder (kilde: ).
Her er de oversat og forklaret:

E01 – Lav/høj spænding

  • Batteri under belastning

  • Dårlig stel

  • For tynde kabler
    → Brug kraftigere ledning + tjek spænding under start.

E02 – Overophedning

  • Blokeret luftindtag

  • Blokeret varmluftudgang
    → Rens slanger / fjern blokering.

E03 – Gløderørsfejl

  • Gløderør defekt

  • Løs forbindelse
    → Udskift gløderør.

E04 – Brændstofpumpesignal fejl

  • Kabeldefekt

  • Pumpen død
    → Tjek stik og pumpen.

E05 – Forbrændingsluft-fejl

  • Indtag blokeret
    → Rens filter / flyt indtag.

E06 – Blæserfejl

  • Blæser sidder fast

  • Motorfejl
    → Rens eller udskift blæser.

E07 – Temperaturføler fejl

→ Udskift føler.

E08 – Ingen flamme / brændstofmangel

→ Prime systemet igen.

E09 – Overophedningssensor fejl

→ Tjek sensor + kabler.

E10 – Start mislykkedes

→ Luft i slanger / forkert pumpefrekvens.

E11 – Controller-fejl

→ Kontakt support / udskift kontrolpanel.

9. OTA-firmwareopdatering

  1. Sluk varmeren.

  2. Hold + og – inde mens du tænder.

  3. Display viser "OTA".

  4. Brug appens firmwarefunktion.

  5. Genstart.

10. Ofte stillede spørgsmål (FAQ)

Kan panelet bruges til alle kinafyr?

Ja, så længe fyret har WiFi/BT-kompatibelt motherboard (standard på 2022→ modeller).

Skal jeg vælge WiFi eller Bluetooth?

  • Bluetooth = hurtig nærstyring

  • WiFi = fuld kontrol via app

Virker det på både 12V og 24V?

Ja.

Mister jeg garantien ved at skifte panel?

Nej — paneler er 100% plug-and-play.
